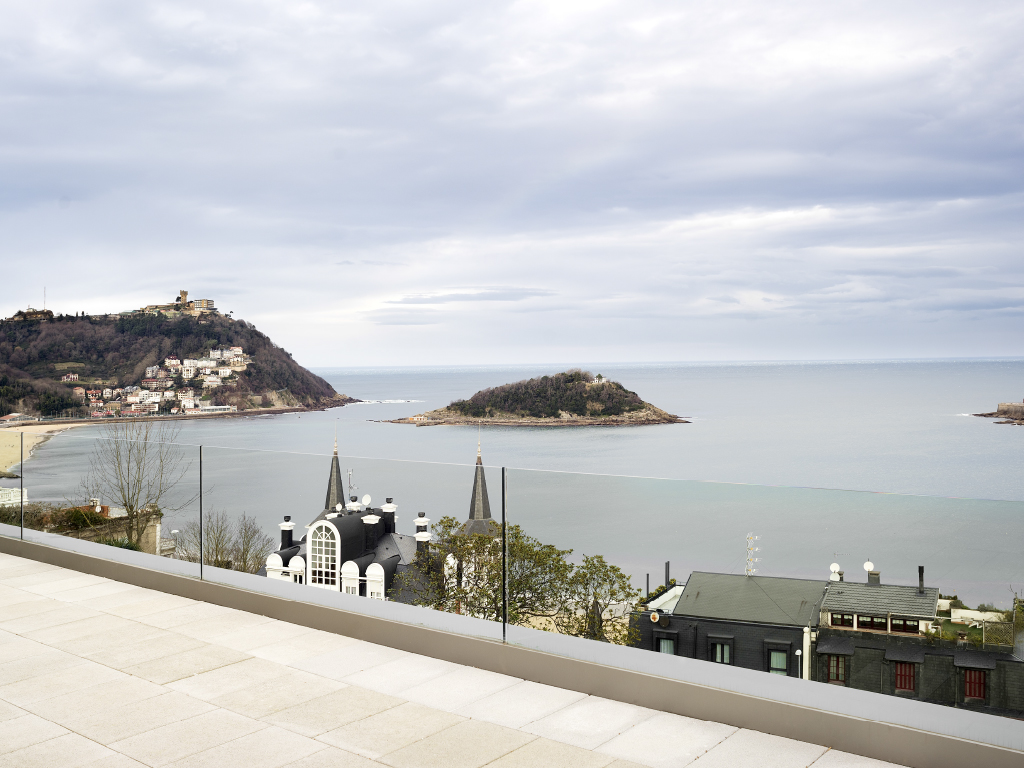

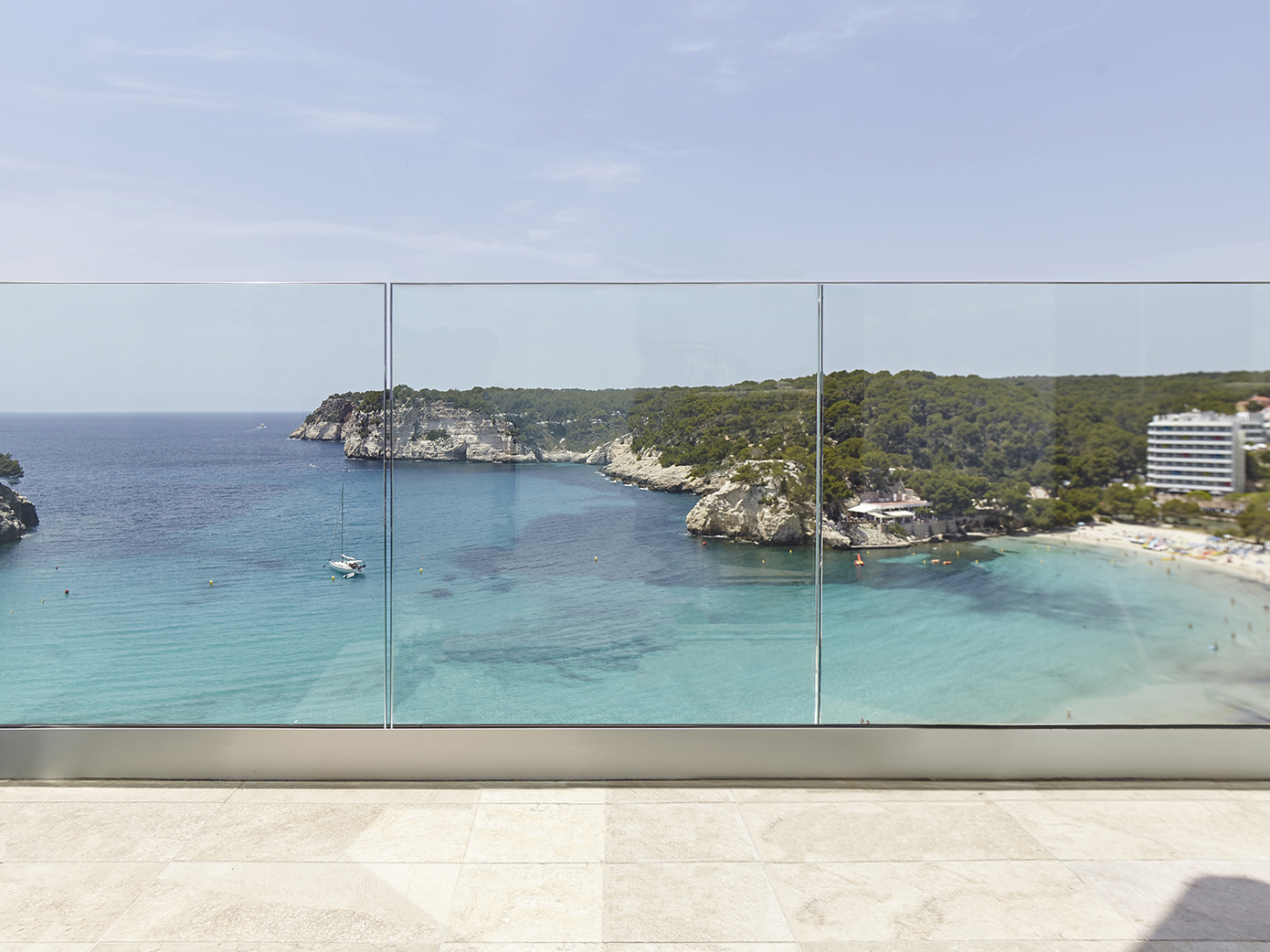

Disfruta de excelentes vistas sin ningún tipo de obstáculo, gracias a este sistema de barandilla basado en un perfi l de aluminio con forma de “U” sobre el que se fija vidrio laminar de seguridad templado. Posibilidad de iluminación con tira led y solución de drenaje para zonas expuestas. Opción de perfil embellecedor de
aluminio en el canto superior.
VIEW CRYSTAL:
Resiste una carga de 1,0 kN/m aplicada a 1,1 metros de su parte inferior.
Apta para su uso en las zonas A1, A2, B, C1, C2, D1, D2, G1 y G2, recogidas en el CTE DB SE-AE,
y A, B, C1, C2, C3, C4,D y E, según Eurocódigo 1.
VIEW CRYSTAL PLUS:
Soporta una carga de 3,0 kN/m. Apto para su uso en todas las zonas
del CTE DB SE-AE y las zonas A, B, C1, C2, C3, C4,C5, D y E, recogidas en el Eurocódigo 1.
» Posibilidades
Montaje sobre forjado
Montaje a canto de forjado enrasado
Montaje a canto de forjado
Montaje a canto de forjado invertido
» Altura máxima
1100 mm
» Posibilidad de acristalamiento
Este sistema de barandilla permite 12 posibilidades de acristalamiento: doble vidrio de 10, 8 o 6 unido por hasta cuatro butirales de polivinilo de 0,38 mm. Se recomienda usar vidrio templado.
» Vidrio
Tipo
Laminado
Composición
10- 1.52 -10
10- 1.14 -10
10- 0.76 -10
10- 0.38 -10
8- 1.52 -8
8- 1.14 -8
8- 0.76 -8
8- 0.38 -8
6- 1.52 -6
6- 1.14 -6
6- 0.76 -6
6- 0.38 -6
» Acabados
Lacado
Anodizado
Ensayos según normas UNE 85237, UNE 85238 y UNE 85240, requisitos establecidos en CTE (DB SU-1 y DB SE-AE) y requisitos establecidos Eurocódigo 1 según EN 1991-1-1/AC.
- Ensayo estático horizontal hacia el exterior.
- Ensayo estático horizontal hacia el interior.
- Ensayo dinámico con cuerpo blando.
- Ensayo dinámico con cuerpo duro.
- Verificación del apartado 3.2 del DB-SE-AE del CTE.
- Verificación de las especificaciones del Eurocódigo 1 según tabla 6.12 para categorías de uso de 3kN/m.
CLASIFICACIÓN SEGÚN UNE 85240: Clase A-EXCELENTE
Ensayo de referencia barandilla de aluminio extrusionado y vidrio, anclado al canto de forjado de dimensiones totales sobre el nivel del suelo 1100 mm (H) x 1500 mm (L).
Ensayo de referencia barandilla de aluminio extrusionado y vidrio, anclado sobre forjado de dimensiones totales sobre el nivel del suelo 1100 mm (H) x 1500mm (L).
